В наличии
от
15 558 200 ₽
в том числе НДС 20%
Производительность:
до 125 м3/час
Время монтажа:
до 5 дней
Сезонность:
Лето
Зима
Гарантия два года
Доставка по России и СНГ
Продажа оборудования в лизинг
Режим "одна кнопка"
Запросить коммерческое предложение
Ваша заявка отправлена!
Заявка принята
Спасибо!
Ваше сообщение отправлено!
Система АНТИВОР
Технолог не украдет! Вы можете в любой момент открыть журнал производства и сформировать отчет
База рецептов
Программа сохраняет до 300 рецептов, технолог может менять рецептуру в любой момент
Сертификат
Вся наша выпускаемая продукция имеет сертификат соответствия по ГОСТ
Покрытие цинком
При необходимости элементы завода покрываются горячим цинком! Увеличивает срок эксплуатации завода
Базовая комплектация
Дополнительные опции
Описание работ
Схема и характеристики
Базовая комплектация

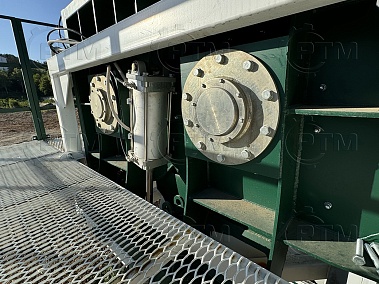

Двухвальный бетоносмеситель БРОНЯ- 2В- 3000 (ленточный)
Мощность привода смесителя, 74 кВт
Тип редуктора: планетарный двухступенчатый конический- 2 шт.
Перемешивающий вал- 2 единицы
Стойки сменные с крепление типа "замок"- 24 шт. Стальное литьё. Материал: износостойкий сплав металла
Лопасти сменные- 24 шт. Материал: Чугун ЧХ9Н5 (хромистый высоколегированный износостойкий)
Броня сменная лепестковаго типа. Толщина: броня корпуса - 20 мм, боковая - 12 мм
Количество сменной брони: корпуса - 130 шт., боковых - 16 шт.
Пневмозаслонка с двумя гидроцилиндрами (Camozzi, Италия)
Кнопка аварийной остановки бетоносмесителя
Комплект для подключения бетоносмесителя (пневматика, электроразводка)
от
6 080 400 ₽
Мобильная рама РМ-125Л. Высота выгрузки 4,5 метра
от
3 294 000 ₽

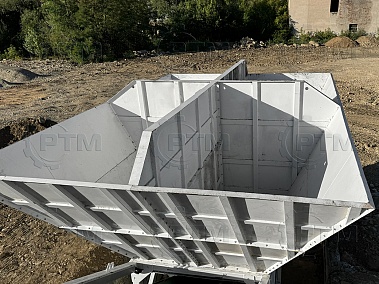

Дозирующий комплекс ДКРМ-40 (4 секции по 10 м3). Общий объём 40 м3
от
3 078 000 ₽
Блок дозаторов РТМ-120 (цемент 1200 кг, вода 550л, химия 70 л)
Рама для установки
Дозатор цемента на 1200 кг.
Тензодатчики CAS BSA-1000 - 3 шт
Дозатор воды на 600 кг.
Тензодатчики CAS BSA-500L - 4 шт
Дозатор химии на 80 кг.
Тензодатчики CAS BCA-50 - 3 шт
Дисковая пневмозаслонка цемента V1FA350 (350 мм)
Дисковая пневмозаслонка воды- 2 шт. (диаметр 150 мм)
Клапан седельный дозатора химии
Комплект рукавов подачи цемента
Комплект рукавов подачи воды
Метизная продукция для сборки
Вибратор Oli MVE 100/3
Пневматика для подключения дозатора
Электрика для подключения дозатора
от
1 387 800 ₽
Компрессор СБ4/Ф-500.LT100
Компрессор СБ4/Ф-500.LT100
от
243 000 ₽

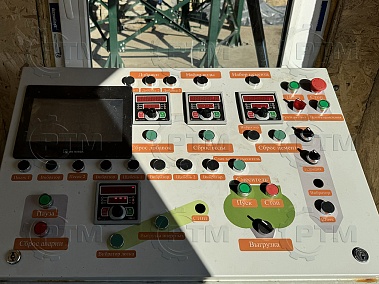

Пульт управления автоматический ПАП 3.0 "одна кнопка"
Режим работы полуавтоматический и автоматический
Функция выгрузки данных в эксель таблице
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Программируемый логический контроллер
Пульт управления в пылевлагозащищенном корпусе IP57
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
860 000 ₽
Операторская кабина МТ
Встроенная кабина оператора МТ
Защитное покрытие
Смотровые окна (3 шт.)
Входная дверь
Утепление операторской (60 мм)
Трап с лестницей
Освещение
Отделка: пластиковая панель, линолеум, плинтус
Транспортировочные петли
от
237 000 ₽
Комплект для сборки и подключения РБУ (54…120)
Комплект подключения пневматики (пневмотрасса, пневмо переключатели, фитинга)
Комплект силовых проводов подключения завода
Комплект контролирующих датчиков (концевые выключатели, герконн на заслонку)
Метизы для сборки РБУ: (эстакада, блок дозаторов)
Метизы для сборки комплектующих
Комплект заслонок на воду и хим. добавки
Крепеж шнекового конвейера
от
378 000 ₽
Дополнительные опции
Дозирующий комплекс СТ-80 (4 х 20)
от
3 996 000 ₽
Дозирующий комплекс СТ-120 (4 х 30)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 8 шт.
Вибратор MVE 300/3 - 4 шт.
Тензодатчик CAS BSA-2t - 6 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики

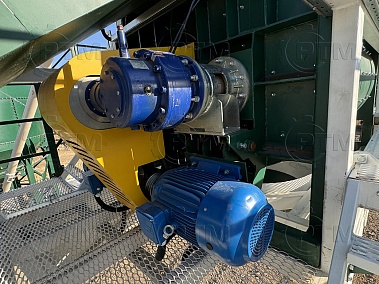

Привод: червячный- мотор редуктор 7,5 кВт
от
4 428 000 ₽
Решетка на бункер 100*100 (защита от веток и камней)
Цена по запросу
Силос цемента СЦР- 100 (100 тонн)
Обечайка силоса: (количество колец - 5 шт., секторов - 20 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
1 302 000 ₽
Силос цемента СЦР- 140 (140 тонн)
Обечайка силоса: (количество колец - 7 шт., секторов - 28 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
1 629 000 ₽
Силос цемента СЦР- 250 (250 тонн)
от
2 250 000 ₽
Растариватель БигБэгов
Рама расстаривателя БигБэгов
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
135 000 ₽
Станция растаривания БигБэгов с эл. талью
Рама расстаривателя БигБэгов
Рама станции расстаривания (связи из 63 уголка)
Таль электрическая 2,0 тонны (тихоходная)
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
775 000 ₽
Шнековый конвейер D- 219/10000
Шнековый конвейер D- 219/10000
Секций в конвейере- 5 шт.
Корпус верхнего и нижнего подшипникового узла
Промежуточный подшипниковый узел, 4 шт.
Привод, мотор- редуктор, 11 кВт
Смотровой люк для чистки на каждой секции
Паспорт изделия
от
405 900 ₽
Затвор дисковый VFA-300 с ручным приводом
Затвор дисковый VFA-300 с ручным приводом
Техническая документация
от
33 000 ₽
Фильтр цемента из нержавеющей стали CCS- 24
Фильтр цемента из нержавеющей стали CCS- 24
Вибро очистка картриджей
Установочное кольцо
Техническая документация
от
95 000 ₽
Аварийный клапан сброса давления VDS273
Аварийный клапан сброса давления VDS273
Установочное кольцо
Техническая документация
от
24 000 ₽
Система аэрации (серия СЦР- 3400)
Система аэрации (серия СЦР- 3400)
Жиклер аэрации (8 шт.)
Комплект для сборки (фитинги, тройники, трубка полиуретановая, уплотнитель, заглушка)
Комплект подключения пневмотрассы (фильтр- регулятор, кран шаровый, манометр осевой, соленоид, разъём соленоида)
от
45 300 ₽
Операторская кабина
Операторская кабина
Обшивка: профилированный лист, доборы
Смотровые окна (3 шт.)
Входная дверь
Утепление операторской (60 мм)
Освещение
Отделка: OSB панель, линолеум, плинтус
Транспортировочные петли
от
195 000 ₽
Пульт управления автоматический ПАП 3.0 "одна кнопка"
Режим работы полуавтоматический и автоматический
Функция выгрузки данных в эксель таблице
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Программируемый логический контроллер
Пульт управления в пылевлагозащищенном корпусе IP57
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
860 000 ₽
Модульный сэндвич короб 3000Л
Металлокаркас утепления
Сэндвич панель 80 мм, сердечник минеральная вата
Комплект доборов на сэндвич панели
Двухкамерные окна (4 шт.)
Входная дверь (утепленная)
Освещение с электропроводкой (3 диодные лампы)
Розетки 220 (2 шт.)
Комплект для сборки зимнего комплекта (метизы, пена, герметик)
от
5 670 000 ₽
Дизельный парогенератор ПГ-2000
Котел КПа-2,0 Гн/ЛЖ
Горелка дизельная Baltur TBL 160P
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
2 150 000 ₽
Парогенератор ПГ-2000 в блок контейнере (дизель)
Котел КПа-2,0 Гн/ЛЖ
Горелка дизельная Baltur TBL 160P
Блок контейнер (металлический карках, сэндвич панели, смотровое окно, металлическая дверь)
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
2 830 000 ₽
Газовый парогенератор ПГ-2000
Котел КПа-2,0 Гн/ЛЖ
Горелка газовая Baltur TBG 210P
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
2 305 000 ₽
Парогенератор ПГ-2000 в блок контейнере (газ)
Котел КПа-2,0 Гн/ЛЖ
Горелка газовая Baltur TBG 210P
Блок контейнер (металлический карках, сэндвич панели, смотровое окно, металлическая дверь)
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
2 950 000 ₽
Описание работ

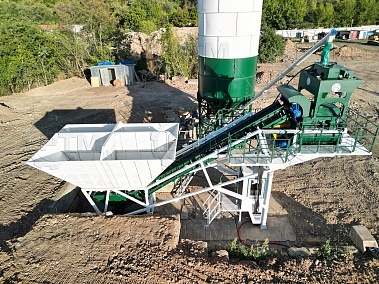

Ленточные мобильные бетонные заводы – это переносные установки, предназначенные для производства бетонной смеси на строительной площадке. Они обладают высокой мобильностью и позволяют производить качественный бетон на месте строительства.
1. Дозирующий комплекс ДРКМ-40 (4 секции по 10 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю. Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Каждый бункер оснащен вибродвигателем MVE 300/3.

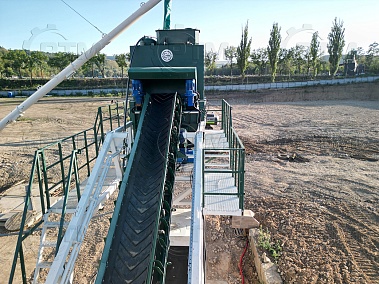

2. После набора нужного количества материалов на весовом наклонном конвейере инертные материалы подаются в двухвальный бетоносмеситель.

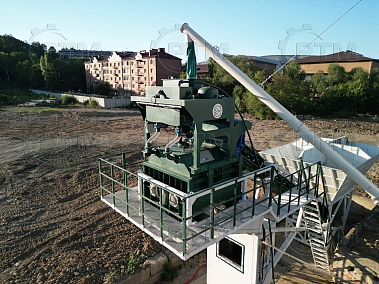

3. Двухвальный бетоносмеситель БРОНЯ- 2В- 3000: Сырье перемещается с ленты в двухвальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован двумя горизонтальными валами с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-120 (цемента- 1200 кг, вода- 650 литров, химия- 80 литров). Тут привходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом). Силосная банка (опция) необходима для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Ленточный мобильный бетонный завод с двухвальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 100 до 125 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 3000 литров, объем выгрузки готового бетона 2000 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
1. Дозирующий комплекс ДРКМ-40 (4 секции по 10 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю. Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов на весовом наклонном конвейере инертные материалы подаются в двухвальный бетоносмеситель.
3. Двухвальный бетоносмеситель БРОНЯ- 2В- 3000: Сырье перемещается с ленты в двухвальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован двумя горизонтальными валами с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-120 (цемента- 1200 кг, вода- 650 литров, химия- 80 литров). Тут привходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом). Силосная банка (опция) необходима для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Ленточный мобильный бетонный завод с двухвальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 100 до 125 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 3000 литров, объем выгрузки готового бетона 2000 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
Схема и характеристики
Характеристики установки
Производительность, куб. метров за час
до 125 м3/час
Бункеры (кол-во х объем м3)
4 х 10= 40
Бетоносмеситель (двухвальный)
2В- 3000Л
Режим работы
Полуавтомат/ автоматический
Мощность, кВт
115
Объем силоса цемента, тонн (опция)
от 35 то 160
Масса не более, кг
25000
